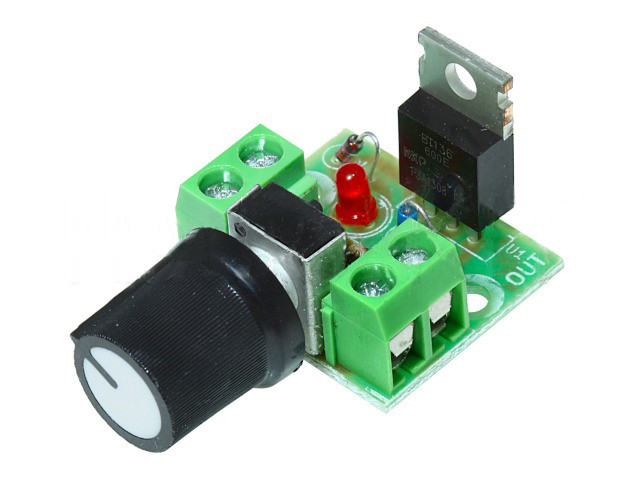

Регулятор потужності модель M216.4

Характеристики:

Робоча напруга: 160...300 В
Максимальна потужність навантаження: 1 квт
Діапазон регулювання потужності: 10-90 %
Струм навантаження: до 5 А
Габаритні розміри плати, мм: 25х30

Радіо конструктор M216.4 призначений для виготовлення регулятора потужності. Недорогий пристрій може використовуватися для регулювання потужності нагрівальних, освітлювальних приладів, колекторних електродвигунів змінного струму, болгарок - для плавного запуску, потужність яких не перевищує 1000 Вт.

Також семестровий регулятор можна купити практично для всіх електричних мережевих паяльників 220В, для плавного регулювання температури в широких межах, від малопотужних 20-40Вт до TLW 500 Вт, щоб довше прослужив тен і менше обгорало жало.

Пристрій складається з симістора і час задає ланцюжка. Принцип регулювання потужності полягає в зміни тривалості часу відкритого стану симістора. Чим більший час симистор відкритий, тим більша потужність, що віддається в навантаження. А так як симистор вимикається в момент коли струм протікає через симистор дорівнює нулю, то задавати тривалість відкриття симістора будемо в межах половини періоду. На початку позитивного напівперіоду симистор закритий. У міру збільшення напруги, конденсатор С1 заряджається через дільник R1, R2. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Динистор замкнет цепь D1, C1, D2 и откроет симистор U1. Симистор остается открытым до конца полупериода.

Время зарядки конденсатора задается параметрами цепочки R1, R2, C1. Резистором R2 задаем время зарядки конденсатора, а соответственно и момент открытия динистора и симистора. То есть этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.
