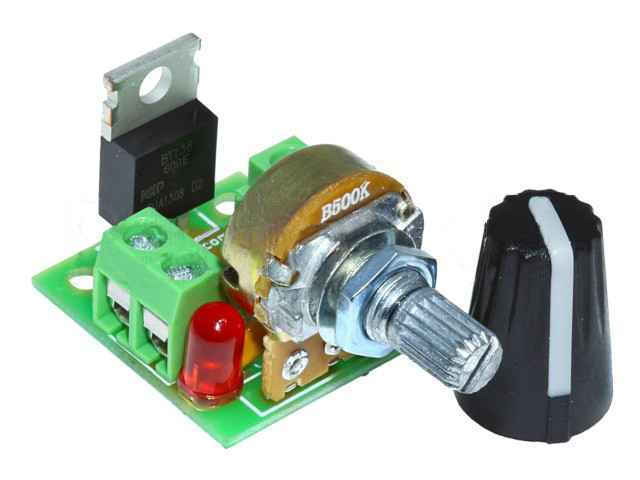

Регулятор потужності модель M216.1

Регулятор потужності модель M216.1

  • В наявності
  • Оптом і в роздріб
  • Код: 6168

76,20 ₴

Показати оптові ціни
+380 (97) 733-37-94
Kyivstar
  • +380 (99) 092-58-42
    MTC
  • +380 (73) 206-57-01
    life:)
  • +380 (67) 584-98-32
    Kyivstar
Опис
Інформація для замовлення

Характеристики:

Робоча напруга: 160...300 В
Максимальна потужність навантаження, Вт: 1000
Діапазон регулювання потужності: 10-90 %
Струм навантаження: до 5 А
Габаритні розміри плати, мм: 25х30



Радіо конструктор M216.1 призначений для виготовлення регулятора потужності. Недорогий пристрій може використовуватися для регулювання потужності нагрівальних, освітлювальних приладів, колекторних електродвигунів змінного струму, болгарок - для плавного запуску, потужність яких не перевищує 1000 Вт.

Також семестровий регулятор можна купити практично для всіх електричних мережевих паяльників 220В, для плавного регулювання температури в широких межах, від малопотужних 20-40Вт до TLW 500 Вт, щоб довше прослужив тен і менше обгорало жало.

Пристрій складається з симістора і час задає ланцюжка. Принцип регулювання потужності полягає в зміни тривалості часу відкритого стану симістора. Чим більший час симистор відкритий, тим більша потужність, що віддається в навантаження. А так як симистор вимикається в момент коли струм протікає через симистор дорівнює нулю, то задавати тривалість відкриття симістора будемо в межах половини періоду. На початку позитивного напівперіоду симистор закритий. У міру збільшення напруги, конденсатор С1 заряджається через дільник R1, R2. Заряд конденсатора продовжується до тих пір, поки напруга на ньому не досягне порогу «пробою» динистора (близько 32). Діністор замкне ланцюг D1, C1, D2 і відкриє симистор U1. Сімістор залишається відкритим до кінця напівперіоду.

Час зарядки конденсатора задається параметрами ланцюжка R1, R2, C1. Резистором R2 задаємо час зарядки конденсатора, а відповідно і момент відкриття динистора і симістора. Тобто цим резистором проводиться регулювання потужності. При дії негативної напівхвилі принцип роботи аналогічний. Світлодіод LED відображає робочий режим регулятора потужності.
